fabriquer un sluise

Message par nono66 le Sam 27 Aoû - 21:59

gros travail cet aprem!!!
pour vous les amis, j'ai bricoler tout l'aprem pour vous faire voire q'avec un peut de récup et un peut d'astuce ons peut ce fabriquer une rampe à moidre coups (environ une quarantaine d'euros pour deux rampes)au lieu d'acheter une à 190 euros. Voila j'ai fais un petit reportaje photo

tout d'abord les outils



puis le matos
des tapis moquette fine et dentelée


puis des baguettes d'angles alu de 10X15 mm 1M

puis des bguettes plates alu de 20mm 1m

4 fermetures à levier

une boite de rivets

une grille 50X100

goulote de récup 200X 20X8

voila pour le matos je poste à la suite pour la confection

_________________

[Vous devez être inscrit et connecté pour voir ce lien]

Ne faites jamais l'amour le samedi soir, car s'il pleut le dimanche, vous ne saurez plus quoi faire.
avatar
nono66
Admin
Admin

Messages : 1137
Date d'inscription : 13/01/2010
Age : 42
Localisation : MONTALBA LE CHATEAU

http://conflent-detection.forumactif.com

Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par nono66 le Sam 27 Aoû - 22:31

les goulotes que j'ai on deux cotés diferant en taille

j'ai couper une bande de l'autre et couper la goulote en deux bouts de 1m

puis riveter la bande sur la goulote pour avoir la meme auteur des deux cotés

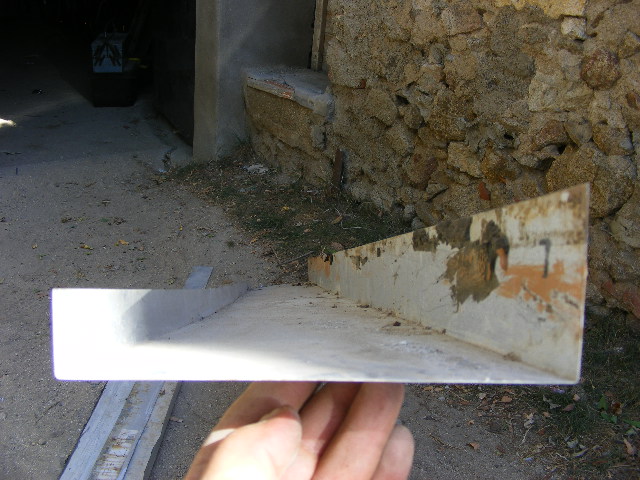

viend le tour de la goulote de dévercement du sable centrer avec les bares d'alu

tracer et decouper

le trai onduler est pour le pliage pour ce j'utislise un burin plat et je frappe en suivant la ligne apres je plie



voila il reste à assembler


vien la mise en place de la moqutte

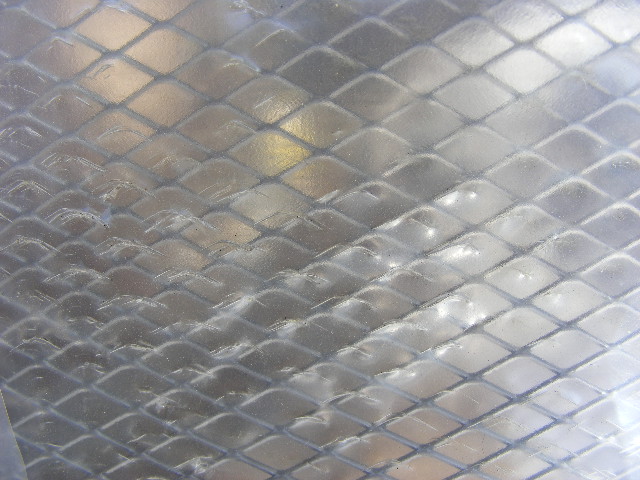

puis la grille

enfin vien les rifles couper dans l'angle puis plier la partie plus large et couper la plus petite répeter l'operation des deux cotés

5rifles fixer au barretts alu de chaque cotés


une barrette plier pour le devant et fixer sur le chassi des rifles
pour acceuillir les fermetures


répéter l'operation pour l'ariere et voila c'est fait!!!


bon c'est du boulot mais sa vaud le coups!

_________________

[Vous devez être inscrit et connecté pour voir ce lien]

Ne faites jamais l'amour le samedi soir, car s'il pleut le dimanche, vous ne saurez plus quoi faire.
avatar
nono66
Admin
Admin

Messages : 1137
Date d'inscription : 13/01/2010
Age : 42
Localisation : MONTALBA LE CHATEAU

http://conflent-detection.forumactif.com

Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par nono66 le Sam 27 Aoû - 22:41

bon vous me dirai c'est bien jolie, mais sa marche??????????????
réponce en image avec le test
un seau de sable récupérer sur le placer et c'est parti!!!!
je profite de l'eau de la picine de ma fille que je doit ranger!

demontage des rifles et laver la moquette dans un seau recuperer le sable lourd et hop dans la batée

voila 6 paillettes dont une belle donc conclusion la rampe nono66 marche tres bien je vais déposer un brevet!!!

j'espere que ce petit reportage vous a plu car j'ai passer beaucoups de temps à vous faire voire la réalisation de la rampe et à ce post @+

_________________

[Vous devez être inscrit et connecté pour voir ce lien]

Ne faites jamais l'amour le samedi soir, car s'il pleut le dimanche, vous ne saurez plus quoi faire.
avatar
nono66
Admin
Admin

Messages : 1137
Date d'inscription : 13/01/2010
Age : 42
Localisation : MONTALBA LE CHATEAU

http://conflent-detection.forumactif.com

Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par coyote66 le Sam 27 Aoû - 22:57

cheers top bravo
V'la la Nonote d'or industrielle !!! sous
Bravo Nono, super boulot. Merci pour la démo et le travail titanesque pour nous faire partager ton système D.

_________________


coyote [Vous devez être inscrit et connecté pour voir ce lien]
avatar
coyote66
Admin
Admin

Messages : 1288
Date d'inscription : 14/01/2010
Age : 45
Localisation : Montalba le Chateau

https://picasaweb.google.com/home?hl=fr

Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par CHRIS39 le Dim 28 Aoû - 0:17

beau travail , nono , un vrai pro . je sens que tu vas écumer toutes les rivières du coin . félicitations .

_________________
[Vous devez être inscrit et connecté pour voir ce lien][/url]
avatar
CHRIS39
pilier du forum
pilier du forum

Messages : 909
Date d'inscription : 02/05/2010
Age : 55
Localisation : JURA

Revenir en haut Aller en bas

re

Message par Invité le Dim 28 Aoû - 15:09

felicitation c´est du bon boulot que tu viens de faire...

Invité
Invité


Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par nono66 le Dim 28 Aoû - 21:46

mercie à tous j'ai presque fini la deuxieme
j'espere que ce post servira pour ceus qui veulent se lancer dans l'orpaillage
et pas se ruiner en achat de matos!

_________________

[Vous devez être inscrit et connecté pour voir ce lien]

Ne faites jamais l'amour le samedi soir, car s'il pleut le dimanche, vous ne saurez plus quoi faire.
avatar
nono66
Admin
Admin

Messages : 1137
Date d'inscription : 13/01/2010
Age : 42
Localisation : MONTALBA LE CHATEAU

http://conflent-detection.forumactif.com

Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par trouvaille66670 le Lun 29 Aoû - 0:56

alors la chapeau felicitation ,que de travaille et en plus cela marche a force de paillettes
le lingo va pas tardé a arrivé en tous cas merci pour le reportage photo ca donne envie tiens nous au courant biz a+

trouvaille66670
confirmé
confirmé

Messages : 205
Date d'inscription : 17/11/2010
Age : 46
Localisation : bages

Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par nono66 le Lun 29 Aoû - 14:12

mercie trouvaille
si sa te dit on poura faire quelques sorties orpaillage ons se tiend au jus

_________________

[Vous devez être inscrit et connecté pour voir ce lien]

Ne faites jamais l'amour le samedi soir, car s'il pleut le dimanche, vous ne saurez plus quoi faire.
avatar
nono66
Admin
Admin

Messages : 1137
Date d'inscription : 13/01/2010
Age : 42
Localisation : MONTALBA LE CHATEAU

http://conflent-detection.forumactif.com

Revenir en haut Aller en bas

Re: fabriquer un sluise

Message par nono66 le Lun 29 Aoû - 15:58

voila les deux rampes achevées fin du bricolage!!!
